オリジナル部材紹介

<電配>オリジナルの電気配線部材です。 屋外イベントのテント等の現場だけではなく、屋内の展示会等でも使用できます。
オリジナルのエコ電配部材では、繰り返し使えるリユース部材・作業の簡素化・効率化で、お値段(料金)もお安く提供できています。

電気配線部材紹介


屋内・屋外イベントでの配線工事用部材です。
使い捨てになる配線用ケーブルは使わず、回収後再使用可能なオリジナルの配線部材を使います。
左の写真は、発電機から終端電源口までの基本セットです(1回路分)。
分岐ボックスの空いている回路口にケーブルを差し込み、その先端に電源口を取り付けるだけで、カンタンに回路を増やすことができます。 施工の簡素化により、労力削減=経費削減・作業時間の短縮をすることができます。

電気配線部材(施工基本部材)

発電機⇔一次ボックス間出し
ケーブル

一次ボックス

二次ボックス

一次⇔二次間 5.5ケーブル

二次⇔電源口間 2Pケーブル

電源口 コンセント



電気配線部材(施工基本部材・配線基本部材セット内容)

配線基本部材セットの内容です。

発電機から一次・二次ボックスを経由し各電源口まで、この6種の部材でまかないます。
発電機から一次ボックス(3分岐可)、二次ボックスを通り(4分岐可)、各ブースに電気口を設置します。
一次ボックスに3回路・二次ボックスに4回路、全て使うと基本セットで計12回路の電源を設置できることになります。
一次ボックスの前にさらにオプションの主幹分岐ボックスを置くことで、一次ボックスから増やすことができます。
ケーブルは各5~50Mまで5M間隔で揃えてあります。延長もできるので長い距離でも難なく配線可能です。
発電機への接続以外は工具を使わずに接続できるので、カンタンで素早く施工できます。 1回路につき15Aまで使用可能です。



電気配線部材(基本部材)

【出しケーブル】
発電機からの取り出しです。
一次ボックスに繋ぎます。

【一次ボックス】
ここから分岐・延長させ、二次ボックスを適切な位置に配置します。
3回路まで分岐させられます。

【二次ボックス】
一次ボックスから各ブースに割り振ります。 1回路容量15Aまでで、4回路設置できます。 漏電防止付きブレーカーが付いてます 。


【5.5ケーブル】
一次ボックスと二次ボックスを繋ぐケーブルです。 5~50Mまでの長さがあり、5M間隔で区切れます。

【2Pケーブル】
二次ボックスから電源口を繋ぐケーブルです。 5~50Mまでの長さがあり、5M間隔で区切れます。

【コンセント口】
コンセント口です。



電気配線部材(オプション部材)

【主幹分岐ボックス】
基本配線セットを複数使用する場合に、一次ボックスを増やすための部材です。

【C型コンセント部材】
音響機器等に使われるC型コンセント部材にも対応できます。

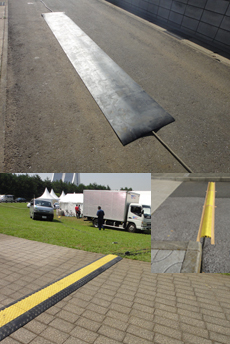

【ケーブル養生】
ケーブル保護の養生部材です。
高さを最小限に抑えたい場合には、
ゴム製シート養生があります。

【照明取り付け】
テントに照明を取り付けと照明への配線です。照明は各種使用できますので、詳しくは照明部材紹介をご覧下さい。

【2P分岐ケーブル】
2Pケーブルを分岐させるケーブルです。
3分岐や4分岐や、平行ケーブルへの変換・分岐用の部材もあります。
