オリジナル部材紹介

<電配>オリジナルのシステムパネル用電気配線部材です。 オクタノルムとアルファパネル(EZパネル)に対応しています。 照明取り付けだけではなく、レールダクトから電源口を出す事もできます。 オリジナルのエコ電配部材では、繰り返し使えるリユース部材・作業の簡素化・効率化で、お値段(料金)もお安く提供できています。

オクタノルム/システムパネル用配線部材紹介

システムパネルへの照明取り付けと、それに伴う配線工事用の部材です。
配線工事には一般の使い捨てケーブルは使わず、オリジナル部材のレールダクトを使うことで、統一感のある美しい仕上がりになります。 ビーム(梁)に引っかけるだけのカンタン設置で、労力削減=経費削減と作業時間の短縮をすることができます。

オクタノルム/システムパネル用配線部材(従来のシステムパネル照明施工)





オクタノルム/システムパネル用配線部材(施工基本部材)









オクタノルム/システムパネル用配線部材

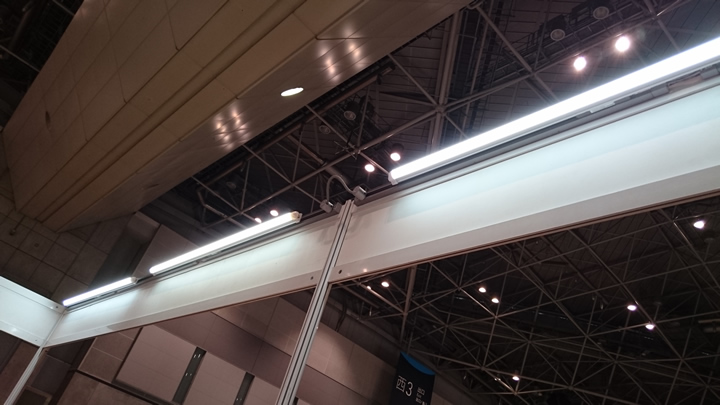

オクタノルム ビーム(梁)用の配電部材です。

配電ケーブルの代わりになる部材で、溝に引っかけるだけでカンタンに設置でき、溝に照明を取り付けたり電源口をレールから取る事もできます。
ケーブルが浮いて見える事がないので、美しく仕上げる事が出来ます。
レールは各ビーム(梁)サイズに対応し、ビーム(梁)の両面に取り付け可能です。様々なシステムのレイアウトに対応させる部材も揃えています。
照明も各種取り揃えてあります。詳しくは照明部材紹介をご覧下さい。




アルファ施工スライドショー オクタノルム施工スライドショー


電気配線部材(基本部材)

【電源ケーブル】
レールダクトへの電源ケーブルです。
レールダクトのどこにでも設置でき、平行コンセントから電気を取れます。

【レールダクト】
システムビーム(梁)各サイズ『950・660.455』に対応してます。連結させれば3Mビーム(梁)等に対応させられます。

【レールジョイント】
レールダクトの連結部材です。

【照明】
照明部材は各種ありますので、照明商品紹介のページをご覧ください。

【エンドキャップ】
レールの先端に取り付けます。




電気配線部材(オプション部材)

【ジョイント部材】
T字型のレイアウトでブースを跨いで接続したり、90度45度レイアウトでも設置できる仕様になっています。

【吊るし用部材】
大型のライト等使用時に使います。
レールを下向きに設置させます。

【平行電源口】
レールから電源を取り出します。
電源の為の別回路を設けずに電源口を設置できます。(レールを凍結させた1回路分の総容量は照明含め1500Wまでになります。)

【アルファ用アタッチメント】
厚さ35ミリのアルファパネルにレールダクトを設置できるようにする部材です。
アタッチメントを使用する以外は、オクタノルムへの施工と同じです。
